Изгородь не работает. Электрический ток не проходит по изгороди. В изгороди не возникает удара. Сила удара низкая. Электроизгородь не работает зимой. Знакомы ли Вам такие ситуации?
К проверке исправности электроизгороди следует подходить системно. Так Вы сможете определить место, где действительно возникла проблема: в пастухе или в изгороди – а может быть, где-то между ними.
Проверка исправности электроизгороди
При возникновении в изгороди проблем с прохождением электричества сначала следует провести традиционный органолептический контроль и проверить:
- Включено ли электропитание пастуха, и работает ли пастух?
- Цела ли изгородь визуально? Если Вы уже издали видите, что животные с удовольствием поедают урожай на соседнем зерновом поле и половина проводников изгороди отсутствует, а их остальная часть попросту свилась в клубок, то, вероятно, проблемы серьезные.
- Закрыты ли ворота? (Этот вопрос актуален, если изгородь построена без прохода под калиткой, то есть при открытых воротах электрический ток не проходит в расположенную за воротами часть изгороди.)
- Стоит ли на дворе лето и невероятная засуха?
- Касается ли высокая трава изгороди?
- Стоит ли на дворе зима, и земля покрыта снегом и льдом?
Времена года, несомненно, имеют значение: если изгородь не была создана в соответствии с Руководством по строительству зимней изгороди, то вполне естественно, что зимой при наличии изолирующего снега, льда и промерзшего грунта она будет работать хуже. То же самое происходит на пересохшей местности.
Эти связанные с зимой (и засухой) проблемы можно решить либо за счет правильно построенной двухпроводной изгороди, либо за счет зимней ленты (и ее правильного использования). Инструкции по вышеуказанному вы сможете найти в Руководстве по строительству зимней изгороди Olli. Советы по решению проблем, связанных с изгородью из зимней ленты, можно прочитать в статье «Изгородь из зимней ленты – полный кошмар или истинное блаженство?». Вызванные летней засухой проблемы устраняются также способами, используемыми при строительстве зимней изгороди. Однако быстрее всего исправить ситуацию поможет стать полив системы заземления.
Для проверки исправности электроизгороди не только визуально или вручную понадобится тестер для изгороди. У Olli есть два разных тестера для изгороди: Digitester+ и Supertester+. С помощью тестера для изгороди можно одновременно проверить работу пастуха и измерить напряжение в изгороди.
А теперь системно проверьте исправность изгороди:
- Сначала проверьте, работает ли пастух
- Проверьте соединительный кабель между пастухом и изгородью
- Проверьте заземление
- Проверьте изгородь: шнуры, соединения и изоляторы
1. Сначала проверьте, работает ли пастух
Если Вам кажется, что изгородь работает плохо, всегда начинайте проверку с пастуха. Так Вы сможете избежать обхода всей изгороди и проверки каждого проводника (то есть шнура, ленты или троса), изолятора и соединения изгороди только для того, чтобы убедиться, что в Ваш пастух поступает электричество.
Как проверить работу пастуха
- Отключите питание пастуха. Отсоедините пастуха от изгороди и заземления. Подключите питание пастуха вновь.

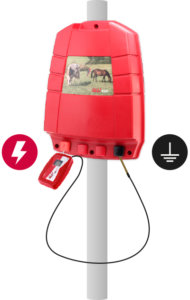

- Измерьте напряжение между ударной клеммой и клеммой заземления пастуха с помощью тестера для изгороди. Щуп тестера устанавливается в ударную клемму, а штырь заземления – в клемму заземления пастуха. Если напряжение близко к указанному производителем «максимальному напряжению, Umax», значит пастух исправен.
Если пастух работает исправно, переходите к контролю прохождения электрического тока а) в изгородь и б) по изгороди.
2. Проверьте соединительный кабель между пастухом и изгородью
То есть прежде всего убедитесь, что между пастухом и изгородью есть соединительный кабель и что он присоединен к а) пастуху и б) изгороди. Также проверьте, чтобы проложенный от шеста заземления соединительный кабель был надлежащим образом присоединен к клемме заземления пастуха.
Как присоединить к пастуху соединительный кабель
- Утопите кнопку клеммы пастуха.
- Осторожно вставьте кабель в клемму (не прилагайте чрезмерных усилий, чтобы не повредить клемму внутри разъема).
- Высвободите кнопку, и кабель зафиксируется в клемме пастуха.
В моделях с винтовым креплением проверьте, чтобы не было ослабления крепления и чтобы кабель для соединения изгороди не был отсоединен от пастуха.
Клеммы пастуха Olli, модель с винтовым креплением
Как измерить напряжение в кабеле для соединения изгороди
- Отсоедините кабель для соединения изгороди от изгороди с того конца, которым он крепится к изгороди.
- Установите штырь заземления в землю.
- Коснитесь щупом тестера для изгороди конца кабеля для соединения изгороди, которым он крепится к изгороди.
Если напряжение значительно ниже, чем было при измерении пастуха, то проблема может быть в кабеле для соединения изгороди, либо в заземлении, либо в том и другом.
Может быть несколько причин плохого функционирования соединения изгороди: например, в качестве кабеля для соединения изгороди используется совершенно иной кабель, а не тот, который поставляется в комплекте с пастухом. Например, отрезок проводника электроизгороди с несколькими узлами никогда не сулит ничего хорошего.
Если изгородь расположена настолько далеко от пастуха, что длина идущего в комплекте с пастухом кабеля для соединения изгороди оказалась недостаточной и электричество подведено к пастуху по проложенному в земле (или по воздуху) кабелю, то убедитесь в том, что для этого использовался предназначенный для пастуха специальный высоковольтный кабель, который может выдерживать вырабатываемое пастухом напряжение, превышающее даже 10 000 вольт. Обычные электромонтажные кабели рассчитаны всего на 230 вольт из розетки.
Обычный электромонтажный кабель в пастухе – это как пропускающий воду шланг: электричество будет утекать из такого кабеля, что приведет к падению напряжения. А мы ведь этого не хотим, потому что если напряжение упадет прежде, чем достигнет изгороди, то из изгороди не поступит удара достаточной силы. Низкое напряжение = слабый удар. Если в изгороди установлен неверный кабель, он подлежит замене – и это категорически. Поэтому, независимо от ситуации, если проблема касается кабеля для соединения изгороди, его нужно заменить и произвести новые измерения.
Теперь, после установления факта исправности пастуха, а также расположенного между пастухом и изгородью соединительного кабеля, переходим на следующий этап. На этом этапе обращаем взор на землю.
3. Проверьте заземление
Недостаточное или неправильно выполненное заземление – наиболее частая причина низкой эффективности изгороди (и помех в работе радиоустройств). Мы постоянно, почти до изнеможения твердим о важности заземлении, поскольку оно играет решающую роль в обеспечении надежной работы электроизгороди.

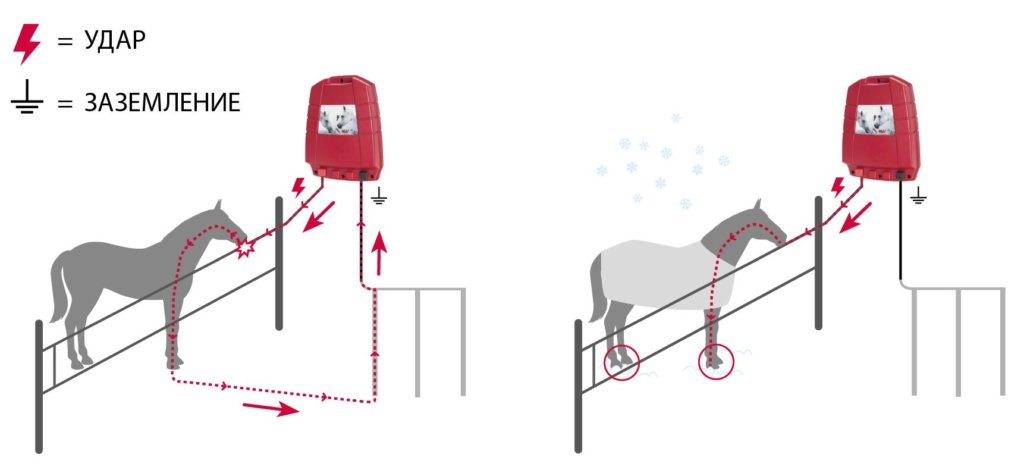

Принцип работы электроизгороди
При соприкосновении животного с находящейся под напряжением изгородью электрический ток проходит из изгороди через тело животного в землю, затем по земле – в шесты заземления и через них обратно в пастух, нанося на своем пути удар животному.
Если электрический ток по какой-либо причине прерывается на пути от животного в землю, животное не получает удара, даже если пастух работает исправно.
Удар возникает не в тот момент, когда животное касается находящейся под напряжением изгороди, а тогда, когда электрический ток вновь возвращается в пастуха.
Распространенные причины ненадлежащего заземления:
- недостаточное количество шестов заземления по отношению к мощности пастуха и протяженности изгороди;
- неправильное расположение шестов заземления: например, под крышей в сухом щебне (который плохо проводит электричество);
- сухой, скалистый или и каменистый грунт (который также плохо проводит электричество);
- участок возле изгороди покрыт асфальтом / бетоном / камнем или другим материалом, плохо проводящим электричество;
- расположение шестов заземления слишком близко к поверхности;
- неверный материал шестов заземления (например, щеточная сталь, которая при ржавлении плохо проводит электричество);
- ненадлежащие соединения в кабеле между шестами заземления с пастухом.
Шесты заземления, стоящие чуть дороже 10 евро, – не лучший вариант экономии. Здесь лучше перебдеть, чем недобдеть.
Если изгородь расположена на участке, где грунт плохо проводит электричество (например, сухая или каменистая почва или асфальт), создание изгороди согласно Инструкциям по строительству зимней изгороди с обеспечением отдельного пути возврата электричества в пастух, будет хорошим решением и для летнего сезона.
Приведение заземления в соответствие данным инструкциям зачастую решает многие проблемы, связанные со слабостью импульсов изгороди.
Монтаж шестов заземления
Надлежащее заземление пастуха предусматривает установку достаточного количества шестов заземления. Обычно требуется от 1 до 6 шестов заземления, в зависимости от протяженности изгороди и мощности пастуха. В сухих условиях и для изгородей большой протяженности может потребоваться больше шестов заземления, чем рекомендуется обычно. Шестов заземления никогда не бывает слишком много; лучше, чтобы их было больше, чем слишком мало.
Полностью заглубите шесты заземления в землю на расстоянии не менее одного метра друг от друга. Шест заземления не должен оставаться видимым: он может находиться полностью под землей. Лучшее место для установки шеста заземления – влажная земля или глина, например край канавы. Если земля слишком сухая, то регулярный полив места заземления улучшит заземление.
Электрический ток поступает из пастуха в проводники изгороди, затем из изгороди через землю в шесты заземления и из них обратно в пастух. С целью предотвращения помех, связанных с проходящим в земле электрическим током, шесты заземления следует располагать так, чтобы между изгородью и шестами заземления не было препятствий. При необходимости шесты заземления можно расположить в отдалении от пастуха, используя для этого высоковольтный кабель.
Сечение заземляющего проводника должно быть не менее 1 мм, а сам проводник всегда должен присоединяться к шестам заземления с помощью винтовых соединений, обеспечивающих надежный контакт. Шесты заземления Olli поставляются с заземляющим проводником длиной 3 метра и крепежными винтами.
Шесты заземления должны устанавливаться на расстоянии не менее 10 метров от других заземленных систем, например от частей электрической или водопроводной сети. Так как эти системы обычно расположены в жилых домах и других фермерских постройках, это безопасное расстояние следует измерять от цоколя постройки, избегая колодцев, электрических и телекоммуникационных линий. Очень плохая идея – подсоединить заземление изгороди с помощью кабеля к защитному заземлению электрической сети. Предназначенный для защиты других систем громоотвод также не предусмотрен для заземления пастуха.

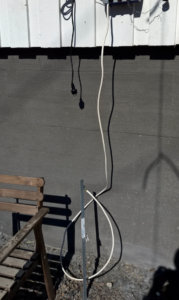

Если Ваше заземление выглядит так, как показано на приведенных ниже фотографиях, то оно непременно нуждается в исправлении:
Внимание! Если вы устанавливаете для пастуха в своей изгороди отдельный грозозащитный разрядник, то учтите, он нуждается в собственных шестах заземления (не менее 3).
4. Проверьте изгородь: шнуры, соединения и изоляторы
Нередко один пастух обеспечивает электричеством несколько загонов и даже пастбищ. В таком случае вся изгородь должна быть проверена отдельно по частям. Если, например, Вы отделяете часть пастбища от остальной изгороди и проблема исчезает, это значит, что проблема связана с этой конкретной частью пастбища.
Измерение напряжения в электроизгороди с помощью тестера для изгороди
- Воткните штырь заземления тестера для изгороди в землю.
- Коснитесь щупом тестера изгороди. Тестер показывает напряжение в Вашей электроизгороди.
- Проверьте отдельно каждый ярус проводника изгороди.
- В зимней ленте проверьте напряжение между пучками ударных и заземляющих проводов.
Если напряжение в изгороди недостаточное, следует осмотреть изгородь более тщательно. И, как мы уже говорили ранее, проверку исправности электроизгороди следует проводить системно. Таким образом, системно обойдите всю изгородь, проверяя исправность как проводников, соединений, так и изоляторов. Например, соприкосновение проводника изгороди с металлическим столбиком только в одной точке изгороди может привести к уменьшению напряжения во всей изгороди (и силы поступающего от изгороди удара) до очень низкого уровня!

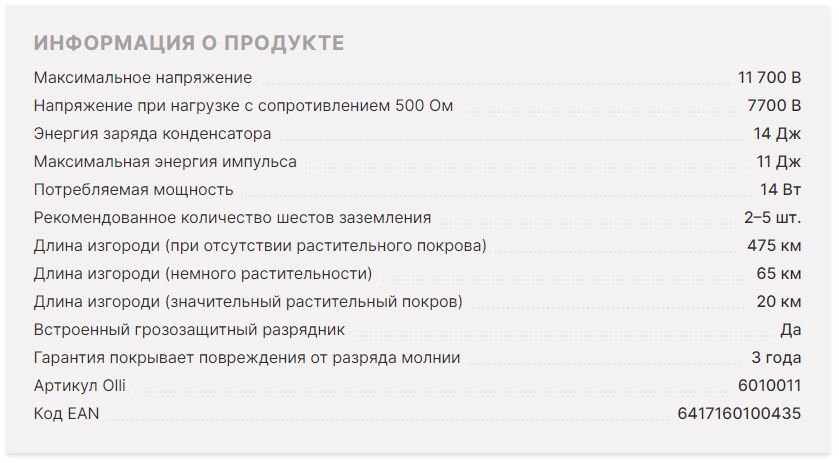

Также обратите внимание, что мощность пастуха должна изначально соответствовать размеру Вашей изгороди. Производители пастухов указывают справочный диапазон протяженности изгороди, для которой пастух предусмотрен. Одновременно предоставляется информация о влиянии растительности на протяженность изгороди: чем больше растительности, соприкасающейся с изгородью, тем меньше протяженность изгороди, которую пастух может эффективно обеспечить электричеством. Пастух, мощность которого недостаточна с точки зрения протяженности и условий эксплуатации изгороди, не будет гарантировать необходимую силу удара.
А теперь будьте внимательны: при расчете протяженности изгороди складывается длина всех ярусов проводников изгороди. То есть, если протяженность Вашей изгороди равна ста метрам и проводник в ней установлен в три яруса, то фактическая протяженность Вашей изгороди составляет 300 метров.
Следует понимать, что приведенные показатели являются исключительно справочными, поскольку производитель пастуха не имеет точной информации, в какую изгородь пастух будет установлен: какова фактическая протяженность изгороди, какой проводник в ней используется, сколько ярусов в изгороди, какие соединения, стыки и изоляторы установлены и т.п. Однако с помощью этих данных можно с достаточной точностью определить, какая мощность пастуха подходит для ваших нужд.
Проводники изгороди
Для того чтобы понять важность роли проводников для изгороди, то есть шнуров, тросов или лент, в работе электроизгороди, нужно более точно разобраться в том, как электрический ток проходит по изгороди.
Электропастух подает в изгородь импульс менее одного раза в секунду. Импульс мощного пастуха более продолжителен, чем менее мощного, но из соображений безопасности он всегда очень короткий, обычно менее одной тысячной секунды. За это короткое время электрический ток должен успеть пройти до самого отдаленного уголка изгороди.
Электрический ток движется почти со скоростью света, поэтому скорость проблем не вызывает, однако проводимость (удельное сопротивление) проводников, количество проводников и протяженность изгороди сильно влияют на то, насколько высоко поднимается напряжение во время импульса в разных точках изгороди. Помимо этого, касающиеся проводников растения, а также грязные или влажные изоляторы приводят к утечке тока, поступающего от проводника к заземлению.
Таким образом, задачей проводника изгороди является доставка электрического тока от пастуха к самому удаленному месту изгороди. Даже в случае отсутствия растительности или утечки с изоляторов изгородь всегда дает нагрузку на пастух. Чем больше протяженность изгороди и чем больше ярусов проводников в изгороди, тем больше нагрузка. Уже по одной этой причине изгородь большой протяженности нуждается в более мощном пастухе.
Но более мощный пастух совершенно не поможет, если проводник изгороди недостаточно хорошо выполняет свою функцию по транспортировке электричества. Поэтому в изгороди большой протяженности рекомендуется использовать проводники с низким удельным сопротивлением. В противном случае шнур будет настолько замедлять повышение напряжения в самой отдаленной точке изгороди, что за короткий импульс напряжение не успеет подняться достаточно высоко. Замена пастуха на более мощную модель удлиняет импульс и, таким образом, может немного облегчить ситуацию, однако этого не всегда достаточно.
Для наглядности можно представить, что высокомощный пастух – это ушат с водой, из которого в момент подачи импульса вода выливается в шланг, то есть в проводник изгороди.
Если вместо шланга используется магистральная водопроводная труба (предположим, стальной провод для оград), то вся вода, вылитая из ушата, благополучно поместится в трубу, но если вместо шланга мы установим соломинку для коктейля (самый дешевый проводник, купленный в магазине уцененных товаров), то вода из ушата будет в основном литься мимо, а в изгородь попадает только то количество воды, которое поместится в соломинку.
Если лить воду тонкой струей из стакана (то есть маломощным пастухом), то она также обогнет соломинку (то есть небольшую изгородь).
После приведения в соответствие проводников и пастуха с протяженностью изгороди следует еще подумать об окружающей изгородь растительности и частоте ее скашивания. Ведь пастух должен быть в состоянии и во время дождя поддерживать в изгороди достаточное напряжение. Чем больше растительности, тем более мощный пастух требуется. Проводник с хорошей электропроводностью (то есть с низким удельным сопротивлением) поможет пастуху в решении и этой задачи.
Не только плохое качество, но и плохое состояние проводника отрицательно сказывается на работе изгороди. Несмотря на то, что предназначенные для круглогодичного использования качественные шнуры, тросы и ленты для оград имеют продолжительный срок службы, они тоже не вечны: неизбежно наступит время, когда их нужно будет заменить. Грязь, мох и другая растительность, накапливающаяся с годами на проводниках изгороди, а также обрывающиеся со временем металлические проводники (то есть именно токопроводящие части) затрудняют прохождение электрического тока по изгороди. Помимо этого, если соединения и стыки изгороди выполнены небрежно, например в них есть узлы, в которых металлические жилы проводника изгороди не соприкасаются должным образом друг с другом и искрят, электричество не сможет плавно протекать по изгороди.
Также необходимо время от времени производить натяжение проводников изгороди: колебания температуры, накопившиеся на проводниках снег и лед, контакт животных с изгородью и т.п. приводят со временем к растяжению проводников изгороди. Провисающие проводники могут касаться друг друга и вызвать искрение, а при контакте, например, с металлическим столбиком приводить к падению напряжения.
Соединения и стыки
Соединения и стыки проводников изгороди должны быть выполнены таким образом, чтобы они не препятствовали прохождению электричества. На практике это означает, что, чем лучше тонкие металлические жилы внутри проводника соприкасаются друг с другом по обе стороны соединения/стыка, тем лучше проходит электричество. Тогда как любое плохое соединение ухудшает прохождение электричества, а при наличии большого числа плохих соединений возникает накопительный эффект.
Удобнее всего выполнять соединения с помощью металлических соединителей для изгородей, так как они хорошо проводят электричество по всей своей поверхности. Кроме того, соединения, выполненные с помощью разъемных соединителей, значительно упрощают натягивание проводников изгороди по мере необходимости, чем соединения, выполненные в виде серии глухих узлов.
Изоляторы
Функция изолятора, как следует из названия, заключается в том, чтобы блокировать прохождение электричества от проводника изгороди к ненадлежащему месту, например к столбику изгороди. Неисправный изолятор плохо справляется с этой задачей. Например, изолятор мог сломаться или иметь изначально плохое качество, быть непригодным для сложных погодных условий Финляндии: например, он развалился на морозе, и/или его изоляционный пластиковый слой был изначально недостаточным.
Так, при изнашивании пластика внутри изолятора может обнажиться металл, по которому может происходить утечка электричества, и оно будет утекать не туда, куда надо. Таким образом, электричество может утекать в ненадлежащее место через поврежденные или некачественные изоляторы, что, в свою очередь, приведет к падению напряжения (и, следовательно, к ослаблению электрического удара). Несмотря на то, что, согласно школьной физике, сухая древесина является хорошим изолятором, – мокрая таковым не является. А на улице иногда идет дождь.
Замените все замеченные неисправные и/или некачественные проводники, соединители или изоляторы изгороди на новые, снова измерьте напряжение в изгороди и повторяйте эти действия до тех пор, пока не найдете причину снижения напряжения и не обеспечите надлежащую работу изгороди.
P.S. Не стоит отчаиваться, даже если проблемное место, вызвавшее падение напряжения в изгороди, не удается найти сразу. Проверка исправности электроизгороди иногда требует терпения. Бывает очень трудно найти один неисправный изолятор, из-за которого проводник изгороди касается металлического столбика и вызывает падение напряжения во всей изгороди. Но он всегда в конце концов находится.
